產品簡介:
我公司吸取國外知名品牌VTI、Velan、MOGAS、SST等知名品牌的生產工藝及技術特點，自主研發【中航牌】高溫高壓排空、疏水球閥，以國產產品替代進口產品，實現了苛刻工況閥門國產化。該閥門主要用于火電廠高溫高壓管段排空、疏水，提升了蒸汽的使用率保證了機組的安全運行。

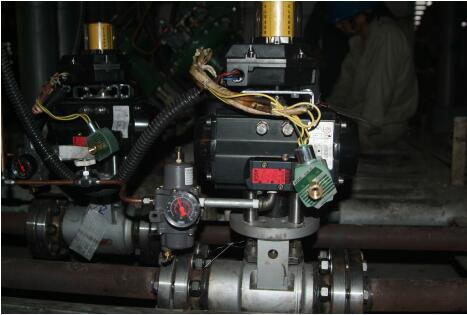

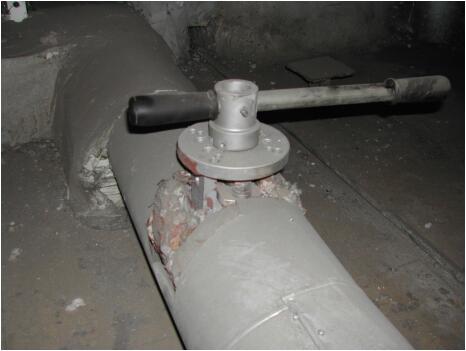

應用范圍:
適用于高溫高壓、高固體含量的介質，耐磨損、耐腐蝕工況，包括電廠、石油化工及采礦行業。鍋爐疏水，汽機疏水，鍋爐定排連排給水系統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水使用的一種閥門。
技術特點:
1、公司通過優化設計成功開發了高溫高壓球閥，可以達到4500LB的壓力等級，650°C的高溫，解決了蒸汽、氣體、煤渣、礦漿、重油等特殊介質的高溫高壓工況和煤粉耐磨性介質的應用。
2、HVOF熱噴涂技術和超音速噴涂從結合力、空隙率、硬度三個元素的技術分析，解決了噴涂材料的可靠性和完整性，使得球體和閥座的密封面的硬度達到HRC78以上，提高了閥門的使用壽命和抗磨損能力。
3、閥桿密封采用動態碟簧加載結構，確保了閥桿的密封性，減少了閥桿的填料的摩擦，降低了閥門開關的扭矩。
4、閥座和球體的密封面采用一對一的金剛砂定向研磨，密封更加吻合，提高了密封性能，閥門達到零泄漏。
5、自主研發發了高溫耐磨試驗臺，模擬苛刻工況對閥門進行型式試驗，確保高溫高壓工況下的密封性能和閥門的開關靈活性。
6、閥門采用氣動、電動、電液聯動和渦輪驅動及手柄操作。
7、閥門受力有限元分析
產品優點:
1、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
2、采用分體式的結構現場更換維修方便快捷，使用壽命長。
3、自主研發的專有圖層，更加適合高溫高壓汽蝕等嚴苛工況
4、替代了進口以VTI、MOGAS為系列的多品牌產品。
5、根據客戶現場使用可選用手動、氣動、電動、液動多種操作方式。
6、閥門具有越用越好用的特性，閥體的應力釋放出來后期維修繼續使用效果優于新品效果。
執行標準:
設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61
性能參數:
ZHVSW-2"-2500LB/F22手動高溫高壓疏水（球）閥性能參數
|
產品型號 |
ZHVSW-2"-2500LB/F22 |
|
檢測形式 |
氣壓測試0.6MPa（無泄漏為準） |
|
壓力等級（Class） |
1500LB |
3200LB |
4500LB |
|
閥體強度試驗（Class） |
2250LB |
4800LB |
6750LB |
|
閥門密封試驗（Class） |
1650LB |
3520LB |
4950LB |
|
閥門適用溫度范圍 |
-100℃~650℃ |
|
連接方式 |
BW SW |
|
主體材質 |
A105 12Cr1MoV F22 F91 F92 |
|
適用介質 |
水蒸汽等 |
|
驅動方式 |
手動 氣動 電動 |
主要零部件材質:
ZHVSW-2"-2500LB/F22手動高溫高壓疏水（球）閥零部件材料
|
零件名稱 |
碳鋼A105 |
高溫合金鋼F22 |
超超臨界合金鋼F91 |
|
閥體 |
ASTM A105 |
A182 F22 |
A182 F91 |
|
閥座 |
ASTM A105噴涂碳化鉻 |
A638 660 噴涂碳化鉻 |
A638 660 噴涂碳化鉻 |
|
球體 |
1Cr13噴涂碳化鉻 |
A638 660 噴涂碳化鉻 |
A638 660 噴涂碳化鉻 |
|
閥桿 |
1Cr13 |
A638 660 |
A638 660 |
|
閥桿密封圈 |
304SS+柔性石墨 |
INCONEL絲+柔性石墨 |
INCONEL絲+柔性石墨 |
|
彈簧 |
INCONEL X-750 |
INCONEL X-750 |
INCONEL X-750 |
|
螺栓 |
A193 B7 |
A193 B16 |
A193 B16 |
|
螺母 |
A194 2H |
A194 4 |
A194 7 |

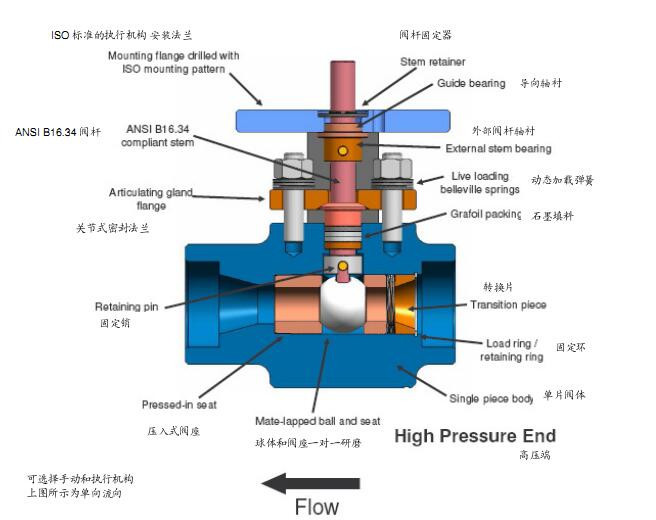

外形結構尺寸圖:
以上數據僅供參考，用戶定貨時，請提供連接管尺寸，可根據用戶要求設計制造。
球閥安裝使用注意事項:
1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。
6.球閥不能用作節流。
7.帶傳動機構的球閥應直立安裝。
