產品簡介:

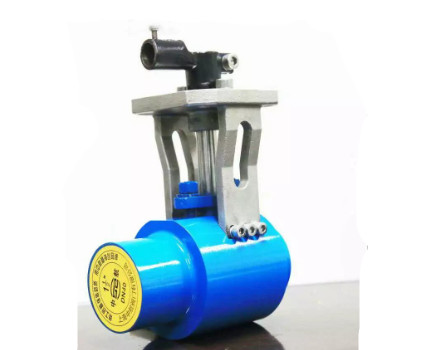

上海中航牌ZHCCFV-2.5"-4500LB/F92超超臨界氣動帶手動疏水球閥通過在電廠多年的經驗及對各鍋爐廠、汽輪機、輔機廠配套閥門故障分析及深入研究，自主研發出一款適用高溫高壓工況下的硬密封球閥。填補了國產的高溫高壓疏水閥門的空白區域，替代了以VTI形式MOGAS形式的一系列進口疏水閥。我們的經驗使我們選擇更高硬度的材質，從而在增強耐磨性的同時，減少的磨損機會。閥座表面的硬度為洛氏硬度HRC62，確保無劃痕和顆粒滲入，避免導致磨損并形成危險的滲漏通道。通過持續的冶金研發設計，已經開發出克服多種磨損問題的技術。適用于高溫高壓、高固體含量的介質，耐磨損、耐腐蝕工況，包括電廠、石油化工及采礦行業。

產品高溫高壓工況熱膨脹卡死現場解決方案:

當工況突然從冷態溫度升到設計溫度，或從設計溫度降到冷態溫度時，中航牌球閥能夠抵擋住熱沖擊。球體與閥座密封面采用同樣的材質，進而在突然加熱情況下，確保產生相同的熱膨脹（相同的熱膨脹系數）。

主要應用場合:

鍋爐疏水，汽機疏水，鍋爐定排連排給水系統疏水，汽包排放，過熱器排放和疏水，吹灰器隔離，旁路管線隔離，省煤器聯箱疏水使用的一種閥門。

產品特點:

1、對比截止式疏水閥疏水流量大，無沖蝕，開閉速度快等優點
2、采用分體式的結構現場更換維修方便快捷，使用壽命長。
3、自主研發的專有圖層，更加適合高溫高壓汽蝕等嚴苛工況
4、替代了進口以VTI、MOGAS為系列的多品牌產品。

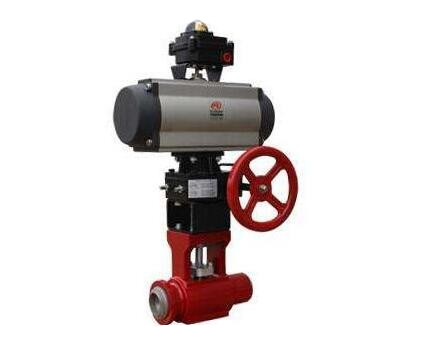

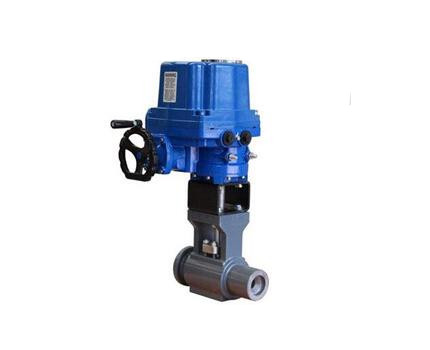

5、根據客戶現場使用可選用手動、氣動、電動、液動多種操作方式。
6、閥門具有越用越好用的特性，閥體的應力釋放出來后期維修繼續使用效果優于新品效果。

執行標準:

設計標準：ISO.17292-2004
結構長度：按廠標或者客戶標
連接尺寸：ASME.B16.11
檢驗標準：MSS-SP-61

零部件材質選配表:

零件名稱	碳鋼A105	高溫合金鋼F22	超超臨界合金鋼F91
閥體	ASTM A105	A182  F22	A182 F91
閥座	inconel718+噴涂碳化鉻	inconel718+噴涂碳化鉻	inconel718+噴涂碳化鉻
球體	inconel718+噴涂碳化鉻	inconel718+噴涂碳化鉻	inconel718+噴涂碳化鉻
閥桿	inconel718	inconel718	inconel718
閥桿密封圈	304SS+柔性石墨	INCONEL絲+柔性石墨	INCONEL絲+柔性石墨
彈簧	INCONEL X-750	INCONEL X-750	INCONEL X-750
螺栓	A193 B7	A193 B16	A193 B16
螺母	A194 2H	A194 4	A194  7

產品性能參數:

ZHCCFV-2.5"-4500LB/F92超超臨界氣動帶手動疏水球閥性能參數

產品型號	ZHVSW-2"-2500LB/F22
檢測形式	氣壓測試0.6MPa（無泄漏為準）
壓力等級（Class）	1500LB	3200LB	4500LB
閥體強度試驗（Class）	2250LB	4800LB	6750LB
閥門密封試驗（Class）	1650LB	3520LB	4950LB
閥門適用溫度范圍	-100℃~650℃
連接方式	BW SW
主體材質	A105 12Cr1MoV F22 F91 F92
適用介質	水蒸汽等
驅動方式	手動 氣動 電動

產品結構尺寸圖:

產品外部結構尺寸根據現場使用情況而定無標準，根據工況的溫度壓力選用主體材質。
